土工膜焊縫檢測

文章出處：admin 人氣：2112發表時間：2020-05-12 08:36:56

導讀：焊接時，焊接應與焊縫相對，不得有焊接偏差，不得滑焊、跳焊。擠壓焊槍的實際操作者必須是熟練的技術人員。hdpe土工膜焊接縫有兩種測試方法。熱熔雙焊縫的無損檢測通常采用氣體

　　對于大型hdpe土工膜，關鍵是采用雙縫熱熔雙保護焊機進行焊接。然而，對于非直接位置，必須應用擠壓焊機。擠壓焊機的工藝性質和加工工藝規定，兩幅膜搭接的位置應采用熱風槍。粘接點間隔不適合60~80mm以上。要操縱溫度，不能燒壞土工膜，不能撕開。為了改善其接觸總面積,但其深度不能超過薄膜厚度的10%,應輕輕操作,盡量避免損壞薄膜表面。

　　焊接時，焊接應與焊縫相對，不得有焊接偏差，不得滑焊、跳焊。焊縫中心的厚度是墊層厚度的2.5倍，超過3毫米。接頭不能連續焊接后，焊接接頭的一部分必須至少打毛50毫米，然后焊接。應用焊絲，進入機器前必須保持清潔、干燥、不使用油漬、骯臟的橡膠手套、臟布、純棉紗線擦焊絲。當擠壓焊接工作中斷時，需要逐步減少焊絲擠壓量。

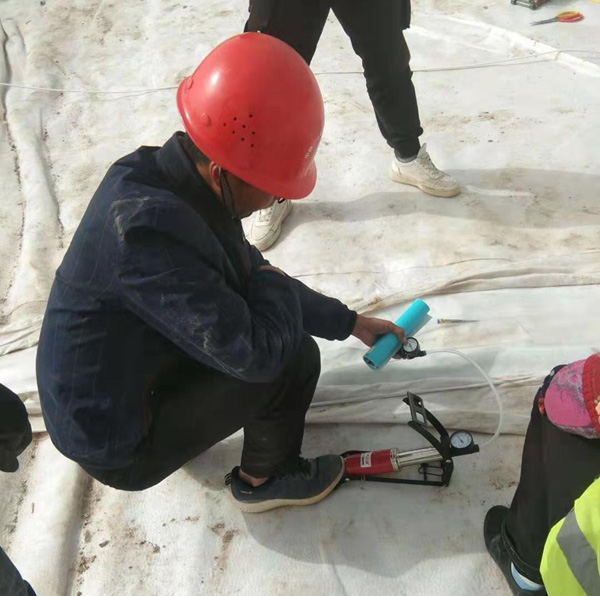

　　擠壓焊槍的實際操作者必須是熟練的技術人員。如果是由初級和中級工作人員經營，需要由經驗豐富的技術人員指導、監督和簽字。hdpe土工膜焊接縫有兩種測試方法。熱熔雙焊縫的無損檢測通常采用氣體打壓法，而真空泵法和火花放電法則常用于擠壓焊接單焊縫泄漏的檢測。熱熔雙焊縫滲漏測量：采用打氣方法，對焊縫兩側的臨時封口進行試驗，將特制空心針插入空氣壓縮機。

　　真空法是一種傳統的方法，即在焊縫上刷肥皂，蓋五面密封真空泵箱，使用機械泵真空包裝，在空氣壓力下看是否有氣泡產生，是否可以檢查出孔或不嚴重的地方。電火花放電測量系統采用HDPE土工膜作為電導體和絕緣體,當儀器設備掃描儀有孔或有孔隙度和道路連接時,會產生明亮的火花放電。無論是哪種方法，按照一件(1m*2m)2m的標準，由區主、工程監理部門采集具體或隨機樣品，并送交質量監督部門授權的塑料制品檢驗鑒定單位進行檢驗。焊縫的切割和拉伸強度不得低于規定的規格。

防滲膜如何鋪設土工膜施工時應該注意些什么

此文關鍵字：土工膜,hdpe土工膜

免責聲明：部分文章信息來源于網絡以及網友投稿，本網站只負責對文章進行整理、排版、編輯，是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性，如本站文章和轉稿涉及版權等問題，請作者在及時聯系本站，我們會盡快處理。
標題：土工膜焊縫檢測????????地址：http://m.06103.cn/tgmzx/419.html
